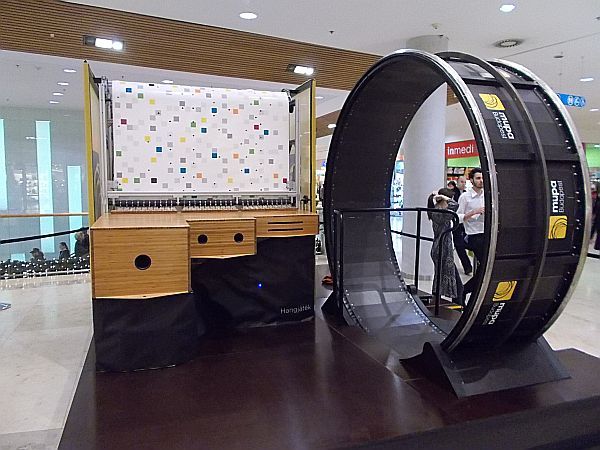

Hatalmas zenegép egy budai bevásárlóközpontban

2015 novemberében különleges élményben volt része azoknak, akik a Xi. kerületi Allee bevásrálóközpontban jártak. Itt került feállításra az a hatalmas, embernél nagyobb zenegép, melyet a MÜPA megbízásából egy művészcsoport készített, és amely a jól ismert, zenélő gyerekjátékok elvén működik. A gép meghajtásáról maguk a látogatók, az emberek gondoskodtak. Egy nagyméretű mókuskerékbe állva, abban gyalogolva lehetett megforgatni a kereket, mely áttételeken keresztül lyzukszalagot mozgatott A szalagon lévő lyukak tartalmazták a "kottát", úgy ahogy a régi gépzongorákban - vagy a mai, modern sípládákban is - mláthatjuk.

A szerkezetről a tudósítás így szólt:

"Közel egy év fejlesztése kellett ahhoz, hogy az alkotók beszerezzék a megfelelő eszközöket és anyagokat, és kifejlesszék szükséges mechanizmusokat, amelyek egy ilyen zenegép működéséhez szükségesek. A dallamok sokszínűsége tükrözi a Müpa programkínálatának változatosságát is. Liszt 2. Magyar rapszódiája és Csajkovszkij Diótörője részletei mellett a Vuk és a Harry Potter zenéjének, vagy éppen a Halott Pénz egy slágerének 30 másodperces kivonatát is választhatja a vendég.

A szerkezetet készítő csapattól sikerült hozzájutnom a legfontosabb információkhoz.

MÜPA harangjáték

Méretek 450cmX380cmX270cm

Anyagok zártszelvény ,rétegelt lemez, bambusz lap ,ponyva,műanyagok,

Megrendelő Saatchi&Saatchi Hungary

Közreműködők:

Project manager(ötlet, tervezés, kivitelezés) Terebessy Tóbiás(medence csoport)

Tervező társ, kivitelezés koordinátor,technológiai fejlesztés KorosPéter (korosdesign)

Munkatársak:

Kapcsolattaró Garai Mixi

Kivitelezés részmunkák, konzulens Pintér István

Technikai konzulens ponyvatervezés, gyártás Gross András

Technikai konzulens Magyar Gergely

Hangszertechnikai konzulens, dallamponyvák tervezése ,hangolás Váczi Dániel

Hangszerépítő konzulens, hangolás Derzsi Pap Álmos

Hangosítás technológiai konzultáció és kivitelezés Pápai István

Digitális hangosítás tervezés model Vicsek Viktor

Textilipari konzulens Valló Gábor

Textilipari konzulens , kivitelezés Kocsárdi Krisztián

Textilipari Konzulens, kivitelezés Farkas Sándor

Kivitelezési asszisztens Mihályi János

KONCEPCIÓ

A Saatchi&Saathi Hungary megbízására készült az eszköz.

Célja a Művészetek Palotájának színes zenei kínálatára felhívni a figyelmét a művészetre érzékeny polgároknak.

Interaktív felnőt játék mely a közönség bevonásával élményt generál a használójának és a szemlélőnek egyaránt.

Az eszköz fő részei:-

- Hang láda, hozzá kapcsolódik a hangot kiadó rugók lefogás.

- A rugókat a pendítő kerekek szólaltatják meg.

- A 30 db pendítő kerék mozgását a 750cm hosszú és 150cm széles dallamhordozó ponyván kialakított 350-550 db 15 mm átmérőjű lyuk biztosítja.

- A ponyva mozgását 4db mozgató és 1 db feszítőhenger biztosítja.

- A hengereket egy alumínium állvány tartja pozícióban, ami finom állításokra ad lehetőséget.

- A ponyva pozicionálását az oldalán elhelyezett kéder segíti, ami görgősorban fut.

- A ponyva mozgatását gumírozott görgősor biztosítja, ezt hajtja meg a 230cm átmérőjű 70cm széles „mókus”kerék.

- A szerkezet elemeinek a pozícionálását a 450cm X380cm alapterületű 40cm magas dobogó biztosítja.

- A tervezési folyamatot a mechanikus modellkísérletekkel és a működő protótipus vázlatok láncba kötésével végeztük.

A folyamatban minden alkatrész sok módosításon ment keresztül némelyiket az első bemutató közben is újra kellett gyártani és vannak újratervezett alkatrészek, melyek a második kihelyezésre készültek el.

A Hangjáték ötletétől az első bemutatóig 11 hónap telt el.

Ez a folyamat 3 részre osztható:

- Koncepció és igénymeghatározás 24 hét

- Vázlat tervek 4 hét

- Tervezés kivitelezés első telepítés 17 hét

Tervezte és kivitelezte a Medence csoport

1. 2. 3. 4. 5. 6. 7. 8.

A képekre kattintva azok nagyítva is megtekinthetők

A zenegép vezérlőszerkezete

A zenegép működés közben
A kis mozgóképekre kattintva megnézhetők a teljes videók a YOUTUBE-on.
